晶振，作為數字電路中的重要組成之一，是一種頻率控制元件，在電路模塊中提供頻率脈沖信號源，給電路提供一定頻率的穩定脈沖信號，比如石英鐘表，就是通過對脈沖記數來實現時間功能。時鐘頻率就像發動機轉速，以一定頻率在轉，頻率越高，對信號質量要求越高，能耗則越大。CPU的運行頻率，單位為MHz，數字愈大代表CPU執行指令的速度愈快。

一、晶振頻率和時鐘頻率的區別

• 信號源不同

晶振振蕩頻率來自晶體振蕩器的固有頻率（由晶片的尺寸和形狀決定），而時鐘頻率則來自振蕩電路集成到“頻率合成器(Frequency Synthesizer)”，在芯片中，它對晶體振蕩器產生的脈沖信號進行分割（或倍頻），為不同工作速度的芯片（或器件）提供所需的時鐘頻率。

• 用途不同

晶振振蕩頻率被認為是晶體振蕩器的一個恒定參考頻率源（石英晶體用于石英表和電子表中的計時），原理如下：

石英晶振32.768KHz每秒振動 32768 次。一個二進制除法器將它除以 2 的15倍（所以是 32768 ÷ 2÷2 ÷2 ÷2 ÷2 ÷2 ÷2 ÷2 ÷2 ÷2 ÷2 ÷2÷2÷ 2 ÷ 2 = 1 ）產生 1 Hz （每秒一次）脈沖，驅動閃爍的冒號（秒）。分頻器發出的 1 Hz 信號本身被 “60” 分成“分鐘”，另外被 “12” 分成“小時”。

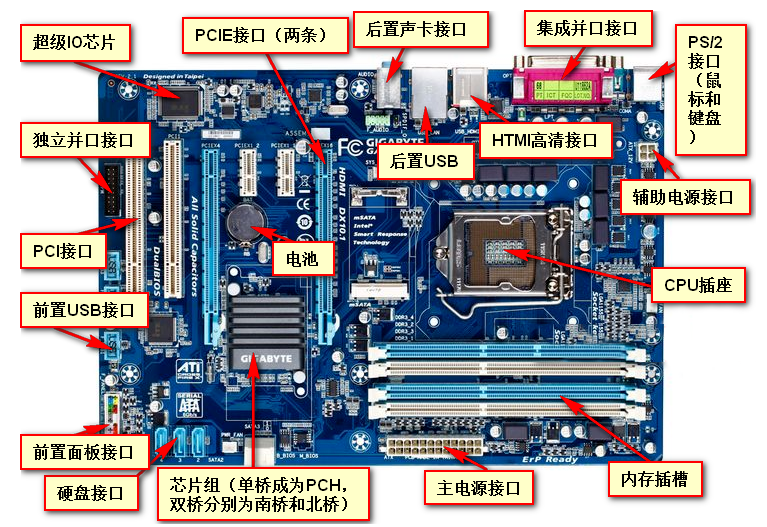

自電腦誕生以來，一個14.31818MHz的石英晶振一直被用作主板上的參考頻率源。如CPU、AGP插槽、PCI插槽、硬盤接口、USB端口和PS/ 2端口在通信速度上有很大的差異，因此需要提供不同的時鐘頻率,時鐘頻率服務于不同的電路。

主板上晶振主要分為：

1、時鐘晶振：　與時鐘芯相連 頻率為14.31818MHz 工作電壓為1.1–1.6V

2、實時晶振：　與南橋相連 頻率為32.768KHz 工作電壓為0.4V左右

3、聲卡晶振：　與聲卡芯片相連　頻率為24.576MHz 工作電壓為1.1–2.2V

4、網卡晶振：　與網卡芯片相連　頻率為25.000MHz 工作電壓為1.1–2.2V

電腦主板上最重要的晶振是實時晶振和時鐘晶振，實時晶振給南橋提供振蕩頻，主板上幾乎所有的頻率都是以時鐘晶振輸出的頻率信號源為基礎。如果晶振停振損壞，主板將不能正常工作。

二、時鐘頻率的作用

• 每個芯片都是在特定的時鐘頻率下進行工作的。時鐘發生器提供給芯片的時鐘信號是一個連續的脈沖信號，而脈沖就相當于芯片的脈搏，每一次脈沖到來，芯片內的晶體管就改變一次狀態，讓整個芯片完成一定的任務。

• 數字芯片中眾多的晶體管全都工作在開關狀態，它們的導通和關斷動作無不是按照時鐘信號的節奏進行的。如果時鐘頻率過高，就可能出現晶體管的狀態來不及變化的情況，產生鎖死或隨機性誤操作，所以，每一款芯片都有自己的頻率極限。
