在PCB設計中，晶振（晶體振蕩器）是非常重要的電子元器件，相信大部分的PCB工程師對它都不會陌生。而對于有源晶振與無源晶振，很多人卻是“傻傻分不清楚”。我們知道，電子線路中的晶體振蕩器分為無源晶振和有源晶振兩種類型。無源晶振與有源晶振的英文名稱不同，無源晶振為crystal（晶體），而有源晶振則叫做oscillator（振蕩器）。

    無源晶振是有2個引腳的無極性元件，需要借助于時鐘電路才能產生振蕩信號，自身無法振蕩起來，所以“無源晶振”這個說法并不準確。

    無源晶振信號質量較差，通常需要精確匹配外圍電路（用于信號匹配的電容、電感、電阻等），更換不同頻率的晶體時周邊配置電路也需要做相應的調整。一般建議采用精度較高的石英晶體，盡可能不要采用精度低的陶瓷晶體。

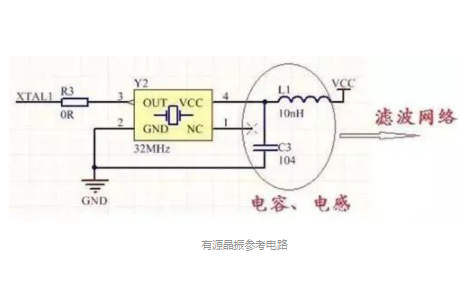

    有源晶振有4只引腳，是一個完整的振蕩器，其中除了石英晶體外，還有晶體管和阻容元件，因此體積較大。有源晶振的封裝有4個引腳，分別為VCC（電壓）、GND（地）、OUT（時鐘信號輸出）、NC（空腳）。

    有源晶振和無源晶振的區別

    1、有源晶振比較貴，但是有源晶振自身就能震動。而無論是無源晶振，還是有源晶振，都有自身的優點和缺點所在，若考慮產品成本，建議可以選擇無源晶振電路；若考慮產品性能，建議選擇有源晶振電路，省時方便也能保證產品性能。

    2、無源晶振最高精度為5ppm，而有源晶振的精度則可以達到0.1ppm。精度越高，頻率穩定性也更好。有源晶振在穩定性上要?jiǎng)龠^無源晶振，但也有自身小小的缺陷，有源晶振的信號電平是固定，所以需要選擇好合適輸出電平，靈活性較差。

    3、有源晶振一般4個腳，一個電源，一個接地，一個信號輸出端，一個NC（空腳）。有個點標記的為1腳，按逆時針（管腳向下）分別為2、3、4。

    4、無源晶振有2個引腳，需要借助于外部的時鐘電路（接到主IC內部的震蕩電路）才能產生振蕩信號，自身無法振蕩。
